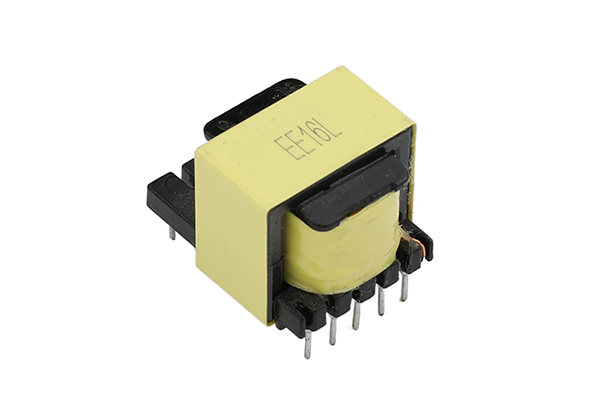

制冰机用EE1610高频变压器
| 型号 | 规格 | 长(mm) | 宽(mm) | 高(mm) | 排距(mm) | 针距(mm) | 针径(mm) |
|---|---|---|---|---|---|---|---|
| EE16 | 立式3+3 | 11.4 | 12.6 | 13 | 9 | 3 | 0.6 |
| EE16 | 立式4+4 | 14.3 | 13.9 | 7.2 | 10 | 2.5 | 0.6 |
| EE16 | 立式5+5 | 16 | 13.1 | 14.1 | 10.5 | 3.2 | 0.6 |
| EE16 | 立式加宽5+5 | 16.6 | 17.1 | 12.1 | 13 | 3 | 0.7 |
| EE16 | 立式加宽5+2 | 16.4 | 23.1 | 11.5 | 20 | 3.2-3.3 | 0.6 |
| EE16 | 卧式双槽2+2 | 11.4 | 13.5 | 11 | 11.2 | 7.5 | 0.6 |
| EE16 | 卧式四槽2+2 | 13 | 15.5 | 12.1 | 13 | 7.5 | 0.7 |
| EE16 | 卧式4+4 | 15.1 | 13.6 | 14.4 | 11 | 3 | 0.6 |
| EE16 | 卧式5+5 | 15.5 | 15.5 | 12.9 | 12.5 | 2.5 | 0.6 |
| EE16 | 卧式6+6 | 15 | 15.4 | 11.2 | 12.5 | 2.5 | 0.6 |
| EE16 | 卧式加宽5+5 | 16 | 18.3 | 13.2 | 15.5 | 3.25 | 0.7 |
以上为公司常用骨架样式，其它款式暂未列入其中，欢迎咨询。本公司可按客户要求定制各种规格EE16高频变压器。
二. EE16高频变压器性能
1.工作频率：20kHz-500KHz
2.输出功率：0.5 to 15 W
3.工作温度：-40℃ to +125℃
4.储存温度：-25℃ to +85℃
5.储存湿度：30 to 95%
三.EE16高频变压器的特点
EE16高频变压器具有尺寸小，价格便宜，可靠性高的特点。EE型变压器是基本型的铁氧体磁芯，性能稳定，成本低，电流大。广泛应用于电源转换和线路滤波。体积由小到大，满足各种应用电路的需求。 如使用耐温155℃或180℃聚安脂漆包线，可满足不同的温度条件，适用于各种开关电源及逆变器，UPS等。
四. EE16高频变压器的应用
EE16高频变压器常应用于辅助电源变压器、DC-DC转换器、驱动变压器、数码相机、手持式开关电源充电器等
