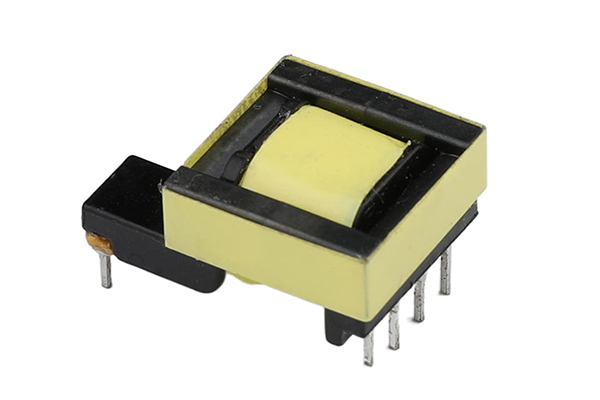

EPC13变压器
| 型号 | 规格 | 长（mm） | 宽（mm） | 高（mm） | 排距（mm） | 针距（mm） | 针径（mm） |
|---|---|---|---|---|---|---|---|
| EPC13 | 卧式5+5 | 13.4 | 13.3 | 7.35 | 10.5 | 2.5 | 0.5 |
| EPC13 | 卧式四槽5+5 | 13.4 | 13.2 | 7.1 | 10.5 | 2.5 | 0.5 |
| EPC13 | 卧式5+5飞线 | 13.4 | 13.3 | 7.35 | 10.5 | 2.5 | 0.5 |
| EPC13 | 卧式5+5贴片 | 13.4 | 13.3 | 7.8 | 20 | 2.5 | 0.5 |
| EPC13 | 卧式5+5L脚 | 20 | 11.7 | 6.7 | 16 | 2.5 | 0.5 |
| EPC13 | 卧式加宽4+2+2 | 20.8 | 11.7 | 6.7 | 18 | 3.0-3.7 | 0.6 |
二. EPC13高频变压器性能
1.工作频率：20kHz-500KHz
2.输出功率：0.5 to 10 W
3.工作温度：-40℃ to +125℃
4.储存温度：-25℃ to +85℃
5.储存湿度：30 to 95%
三. EPC13高频变压器的特点
EPC13高频变压器具有尺寸小，价格便宜，可靠性高的特点。EPC型变压器是为了适应超薄型开关电源而设计的一款高频变压器。它拥有扁型的铁氧体磁芯，它的形状能同时满足电源变压器高功率的要求和超薄体积的要求，同样也能适应开关电源在温升方面的要求，但对PCB板的要求会提高；它比EPD型变压器在线包空间上有提高，同时EMI性能和漏感、辐射等参数均优于EFD型变压器，其它性能接近于EE型和EC型变压器。
四. EPC13高频变压器的应用
EPC13高频变压器常应用于DC-DC转换器、驱动变压器、升压变压器、LED驱动电感、数码相机、手持式开关电源充电器等。
