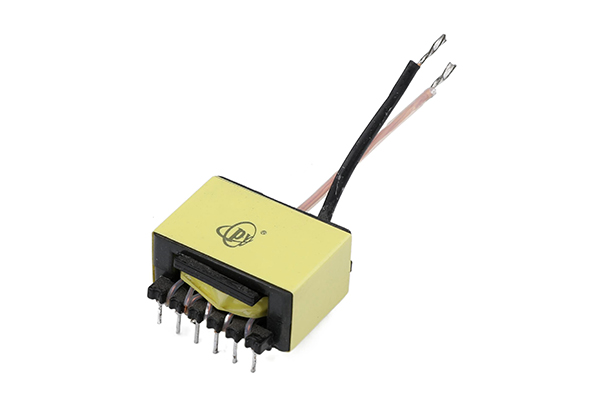

EQ25飞线
一.EQ25高频变压器常用尺寸
| 型号 | 规格 | 长(mm) | 宽(mm) | 高(mm) | 排距(mm) | 针距(mm) | 针径(mm) |
|---|---|---|---|---|---|---|---|
| EQ2201 | 立式5+3 | 26.8 | 21.8 | 18.2 | 23.8 | 4.2-4.8 | 0.7 |
| EQ2501 | 立式5+5 | 26.3 | 25 | 14.7 | 22.5 | 5 | 0.7 |
| EQ2502 | 立式6+6 | 26 | 21 | 9.8 | 22.5 | 3.5 | 0.6 |
| EQ2510 | 立式5+6 | 31 | 21 | 10.3 | 28.5 | 3.5/4.5 | 0.7 |
| EQ2512 | 立式5+6 | 33.2 | 21.1 | 12.45 | 30.5 | 3.5/4.5 | 0.7 |
| EQ4020 | 立式6+6 | 45.4 | 36.4 | 19 | 39 | 5 | 0.8 |
以上为公司常用骨架样式，其它款式暂未列入其中，欢迎咨询。本公司可按客户要求定制各种规格EQ25高频变压器。
二.EQ25高频变压器性能
1.工作频率：20kHz-500KHz
2.输出功率：10 to 35 W
3.工作温度：-40℃ to +125℃
4.储存温度：-25℃ to +85℃
5.储存湿度：30 to 95%
三.EQ25高频变压器的特点
EQ25高频变压器具有尺寸小，价格便宜，可靠性高的特点。EQ型变压器是基本型的铁氧体磁芯，它们被广泛用于开关电源及多种电子线路中，振荡方式有全桥，半桥，单端式，谐振式，具有优良的材料特性，适用于典型的变压器结构，EF型磁芯增大了磁芯的截面积，可尽可能地缩小电源整体的体积，利于小型化，可增大输出功率，适用于各种开关电源变压器和阻流线圈。
四.EQ25高频变压器的应用
EQ25高频变压器常应用于DC-DC转换器、驱动变压器、PFC电感、手持式开关电源充电器等。
以上为公司常用骨架样式，其它款式暂未列入其中，欢迎咨询。本公司可按客户要求定制各种规格EQ25高频变压器。
四.EQ25高频变压器的应用
EQ25高频变压器常应用于DC-DC转换器、驱动变压器、PFC电感、手持式开关电源充电器等。
